Edilizia civile ed industriale
Centrali
idroelettriche
- Progetto per la
realizzazione di 3 centraline
idroelettriche collegate in serie
La
prima è
caratterizzata da:
- bacino
imbrifero di 4.25 km2
- salto utile di 80.80 m
- impianto di generazione costituito da turbina
FRANCIS
- portata utile di 400 l/s
La seconda centrale è caratterizzata
da:
- bacino imbrifero di 4.75 km2
- salto utile pari a 138.00 m
- impianto di generazione costituito da una turbina
PELTON
- portata utile di 700 l/s
La terza centrale è caratterizzata da:
- bacino imbrifero di 9.34 km2
- salto utile pari a 276.00 m
- impianto di generazione costituito da turbina PELTON
I compiti svolti dallo STUDIO INGEOART s.r.l. hanno riguardato tutta la
fase di rilascio della concessione di derivazione, della concessione
edilizia, la pratica di Verifica di Impatto Ambientale, rilievo e
restituzione informatica del tracciato di condotte e canali di
adduzione, disegno architettonico, calcoli cementi armati e direzione
lavori.

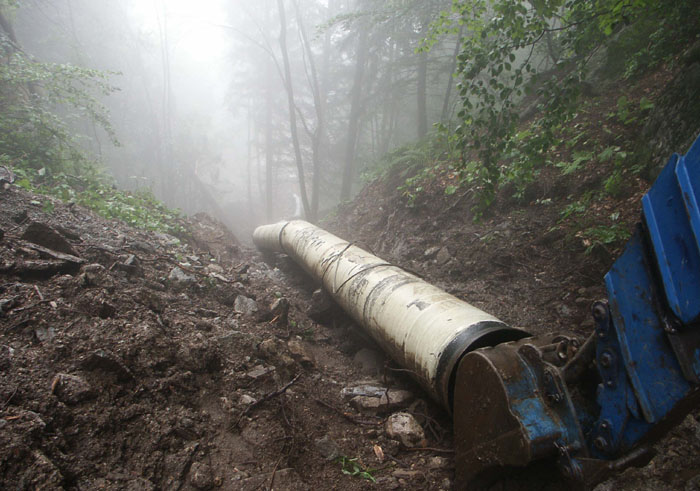

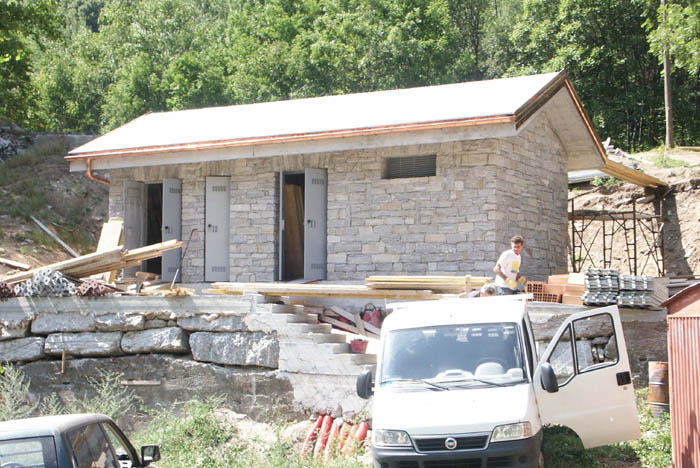

- Centralina
idroelettrica in fase di realizzazione
Caratteristiche:
- bacino imbrifero di 7.163 km2
- salto utile pari a 237.77 m
- impianto di generazione costituito da turbina PELTON
I compiti svolti
dallo STUDIO INGEOART s.r.l. hanno riguardato tutta la fase di rilascio
della concessione di derivazione, della concessione edilizia, la
pratica di Verifica di Impatto Ambientale, rilievo e restituzione
informatica del tracciato di condotte e canali di adduzione, disegno
architettonico, calcoli cementi armati e direzione lavori.

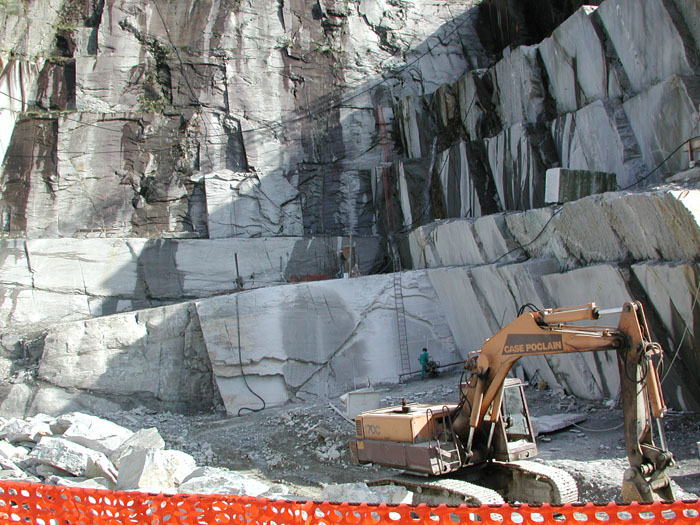

Cave

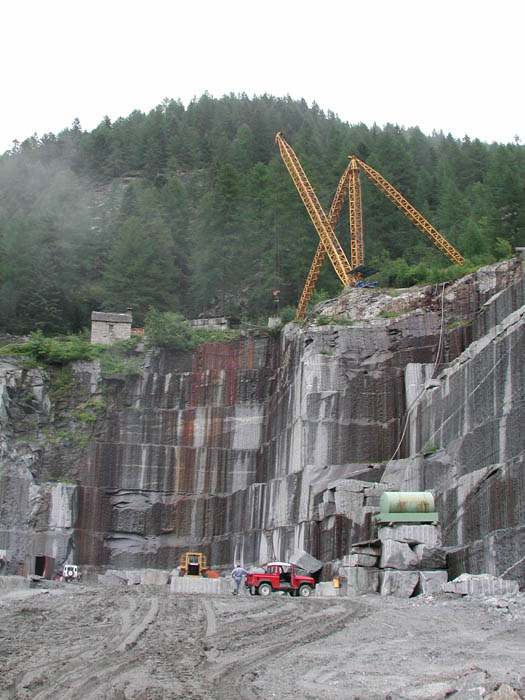

- Coltivazione cava di
Sarizzo
Caratteristiche
principali:
- Piano di Coltivazione autorizzato per 10 anni
- Materiale di Scopertura pari a 15800 m3
- Materiale Abbattuto pari a 183995 m3
- Materiale Commerciabile pari a 128797 m3
- Sfridi di Lavorazione pari a 55198 m3
L’opera svolta dallo Studio INGEOART s.r.l. ha riguardato la
fase di
rilascio della concessione di coltivazione, il rilievo e la
restituzione informatica, la produzione degli elaborati grafici con
anche la previsione del piano di recupero ambientale. Si eseguono anche
gli aggiornamenti e le verifiche periodiche, ogni due anni, richieste
dagli Enti interessati.

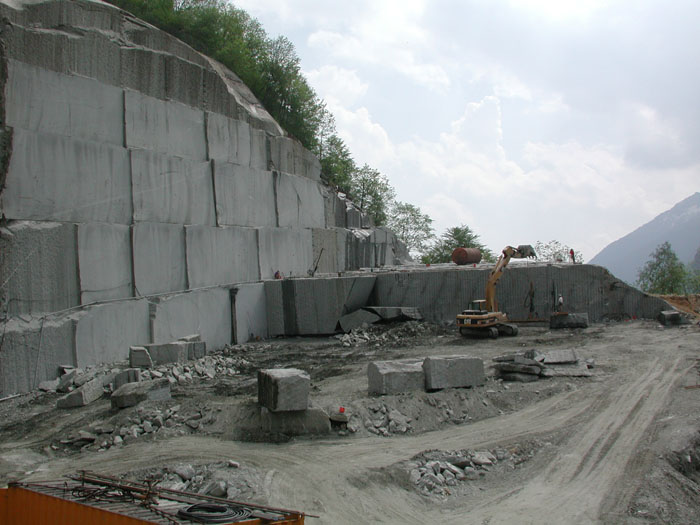

- Coltivazione cava di
Sarizzo
Caratteristiche:
- Piano di Coltivazione autorizzato per 10 anni
- Materiale Abbattuto pari a 184000 m3
- Materiale Commerciabile pari a 128800 m3
- Sfridi di Lavorazione pari a 55200 m3.
L’opera svolta dallo STUDIO INGEOART S.r.l. ha riguardato la
fase di rilascio della concessione di coltivazione, il rilievo e la
restituzione informatica, la produzione degli elaborati grafici con
anche la previsione del piano di recupero ambientale. Si eseguono anche
gli aggiornamenti e le verifiche periodiche, ogni due anni, richieste
dagli Enti interessati.
- Coltivazione cava di
Beola
Caratteristiche:
- Piano di Coltivazione autorizzato per 10 anni
- Materiale Abbattuto pari a 58000 m3
- Materiale commerciabile pari a 34800 m3
- Sfridi di Lavorazione pari a 23200 m3.
L’opera svolta dallo STUDIO INGEOART s.r.l. ha riguardato la
fase di rilascio della concessione di coltivazione, il rilievo e la
restituzione informatica, la produzione degli elaborati grafici con
anche la previsione del piano di recupero ambientale. Si eseguono anche
gli aggiornamenti e le verifiche periodiche, ogni due anni, richieste
dagli Enti interessati.
Immobili ad uso
residenziale

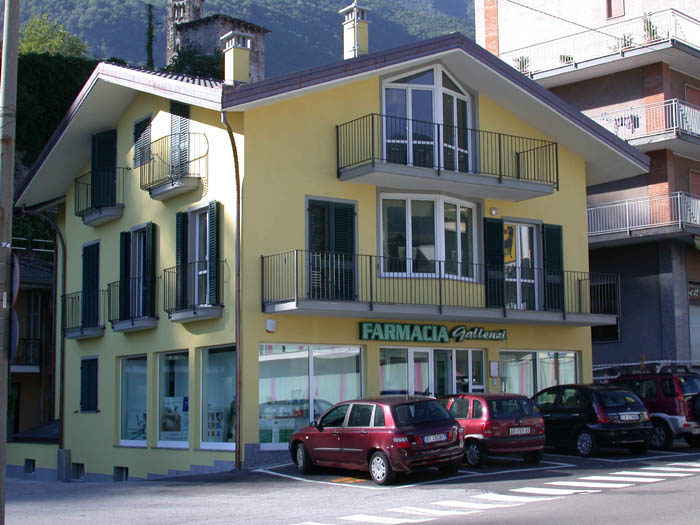

- Intervento di
sostituzione edilizia per la
realizzazione di nuovo fabbricato, in comune di Villadossola
Le
opere in progetto hanno previsto la sostituzione edilizia per
realizzare un nuovo fabbricato a destinazione commerciale e
residenziale, con autorimesse al piano seminterrato. Lo STUDIO INGEOART
S.r.l. si è occupato di tutte le fasi, dalla
compravendita dell’immobile, al rilievo dello stato di fatto,
al progetto, alla direzione lavori, fina all’accatastamento
del nuovo immobile.
Parametri edilizi:
- Superficie lotto: 2266 m2
- Superficie massima copribile: 66% della superficie
del lotto, pari a 707.04 m2
- Superficie coperta in progetto: 707.04 m2
- Altezza massima: 10.00 m
- Visuale libera: > 10.00 m
- Volume commerciale: 462.62 m3
- Volume residenziale: 462.65 m3

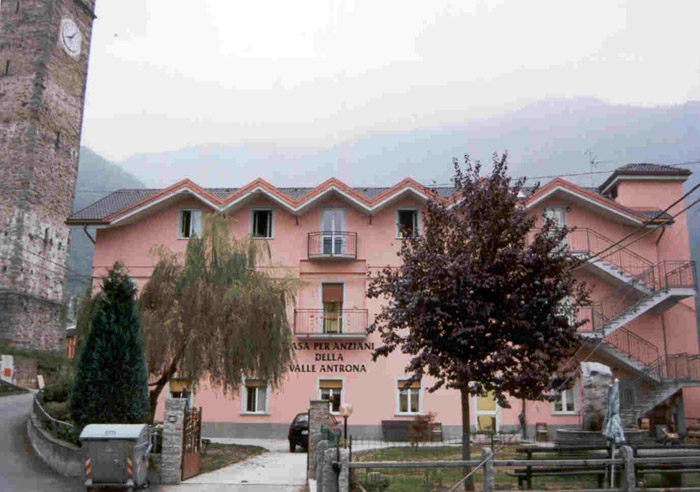

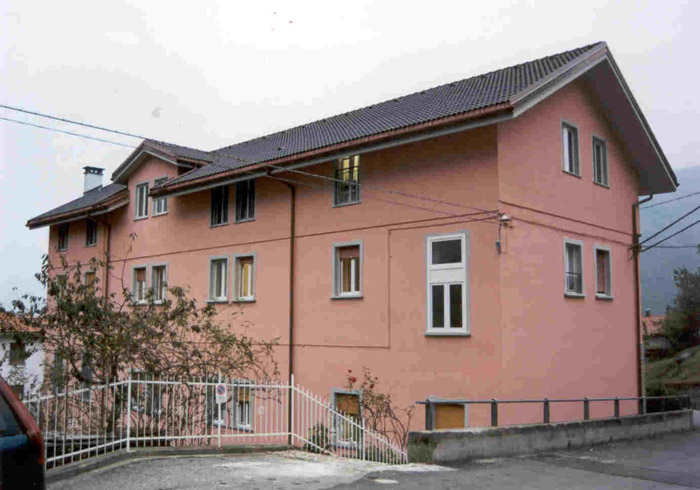

- Progetto per
ristrutturazione con ampliamento di
edificio esistente, Casa di riposo per gli anziani della Valle Antrona,
in comune di Montescheno
Il
fabbricato che è stato oggetto dell’intervento
è adibito a Casa per Anziani. Il progetto ha compreso opere
di adeguamento al piano seminterrato, al piano terra ed al primo piano.
Si è eseguita la sopraelevazione del fabbricato per creare
un nuovo soggiorno, nuove camere da letto, un ambulatorio, uno
spogliatoio, un deposito biancheria e dei nuovi servizi igienici. Si
è anche realizzato un nuovo vano ascensore che consente di
collegare tra loro i vari piani. Questo si erge a torretta con
copertura a quattro falde e manto uguale a quello del fabbricato
centrale. Per soddisfare i requisiti di sicurezza della struttura
così modificata si è prolungata la scala esterna
di sicurezza fino al nuovo piano realizzato.
Parametri edilizi e normativi:
- Volume totale: 3010 m3
- Volume piano sottotetto in progetto: 518 m3
- Superficie oggetto di modifica: 895 m2
- n° posti R.A.F.: 20
- n° posti R.A.: 4
- Le camere hanno una superficie maggiore di 18 m2

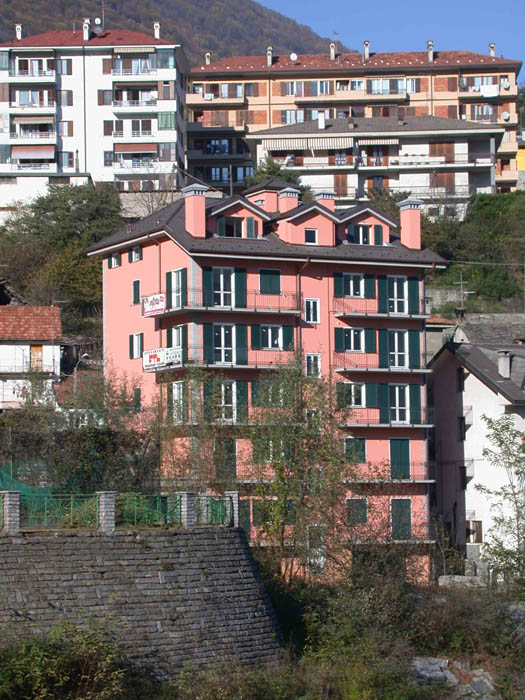

- Progetto di
ristrutturazione di fabbricato
residenziale esistente, in comune di Villadossola
Il
progetto di ristrutturazione ha compreso demolizione e nuove opere.
Il fabbricato è composto da 6 piani più mansarda.
Il piano a quota più bassa è riservato ad
autorimesse e locali accessori, il piano sottostrada ospita le cantine
ed un appartamento bilocale, le unità abitative
più ampie occupano gli altri piani. Tutti i piani sono
collegati tra loro da scala interna e da ascensore.
La struttura portante è eseguita in mattoni tipo POROTON ad
isolamento termo-acustico
, con rinforzi strutturali in calcestruzzo armato. I solai sono in
laterocemento ed il tetto è termoventilato con manto di
copertura in tegole di cemento nere.
Consistenza edilizia:
- n° 13 appartamenti di diversa metratura
- n° 10 autorimesse
- vano scala interno ed ascensore dal piano interrato
al sottotetto
Parametri edilizi:
- superficie coperta: 300 m2
- volume fuori terra: 2200 m3
- volume parzialmente interrato: 1800 m3
- volume totale: 4000 m3

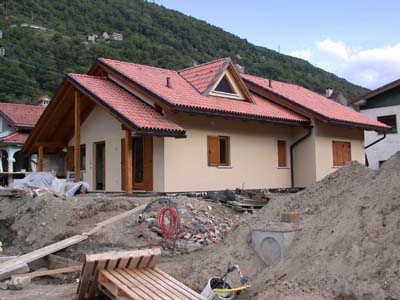

- Progetto per la
realizzazione di nuovo fabbricato
residenziale, in comune di Villadossola.
Il
progetto ha previsto la realizzazione di una nuova unità
abitativa secondo i parametri previsti dal PEC dell’area
interessata. Il fabbricato è composto da piano interrato,
piano terra e sottotetto. La struttura è realizzata con
fondazione continua, muri portanti per il piano interrato realizzati in
calcestruzzo armato, realizzati invece in laterizio per i successivi
piani. I solai ed il tetto sono stati eseguiti in laterocemento mentre
il manto di copertura in tegole di ardesia.
Parametri edilizi:
- Superficie fondiaria: 858 m2
- Rapporto di copertura: 30%
- Superficie coperta: 223.91 m2
- Volume realizzato: 491.12 m3
Immobili ad uso
artigianale/industriale

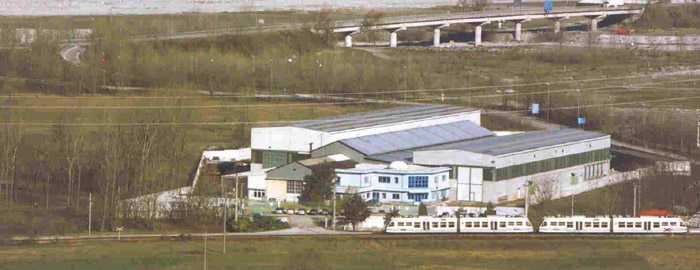

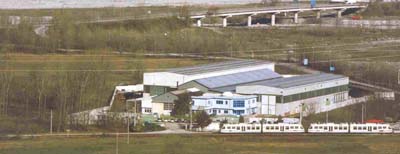

- Progetto per
ampliamento capannoni ed uffici, in
comune di Masera
Lo
STUDIO INGEOART S.r.l. ha accompagnato lo sviluppo
dell’attività delle “Officine
Lorenzina” curando le pratiche edilizie ad ogni livello,
già a partire dagli anni ’90. In particolare si
sono curate:
- Pratiche di compravendita immobili
- Pratiche di finanziamento e leasing
- Pratiche per richiesta ed ottenimento C.P.I.
- Pratiche per autorizzazioni ASL
- Pratiche per richiesta nulla osta ANAS ed ENEL
(società Terna)
- Pratiche edilizie, dalla richiesta di concessione
edilizia fino all’ottenimento
dell’agibilità
- Accatastamenti
- Direzione Lavori con progettazione esecutiva di
dettaglio sia delle opere strutturali che degli impianti
- Coordinatore della sicurezza in fase di
progettazione ed in fase di esecuzione ai sensi della 494/96 e s.m.i.
- Collaudi
Nel 1997 è stato progettato un primo capannone, in
ampliamento a quello già esistente, con una superficie di
circa 300 m 2.
Negli anni successivi è stato ampliato
l’insediamento industriale con un secondo capannone di circa
1650 m 2.
Infine nel 2000 si è pianificato l’ultimo
intervento che ha previsto la realizzazione di un nuovo magazzino e di
una nuova tettoia, oltre a nuovi uffici.
Parametri urbanistici:
- Superficie fondiaria: 18730 m2
- Superficie coperta iniziale: 2528 m2
- Nuova superficie coperta in progetto, ad uso
produttivo: 7230 m2
- Nuova superficie direzionale, ad uso uffici: 435 m2

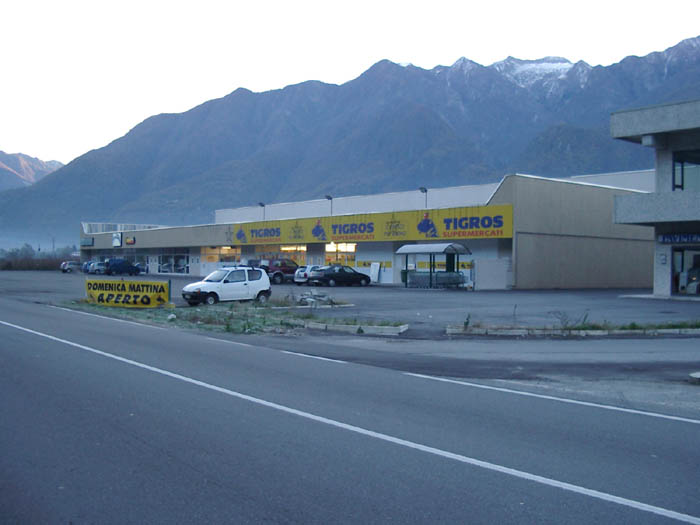

- Progetto per la
costruzione di capannone ad uso
deposito a servizio di attività commerciale sito nelle
vicinanze e nuovo capannone ad uso commerciale, in comune di
Villadossola
Il
progetto è stato suddiviso in due diverse fasi. La prima
fase, del 2000, ha previsto la realizzazione di un nuovo fabbricato ad
uso deposito a servizio dell’attività commerciale
sita nelle vicinanze. Tale fabbricato, realizzato su di un unico piano,
è costituito da una struttura in pilastri e travi
prefabbricate, da pannelli di tamponamento e da serramenti in alluminio.
La seconda fase, del 2002, ha previsto il completamento del complesso
commerciale, tramite la realizzazione di un secondo capannone addossato
al primo e suddiviso in numerose unità commerciali.
Lo STUDIO INGEOART S.r.l. si è occupato, oltre che del
progetto, direzione lavori e accatastamento, anche della richiesta del
nulla osta alla provincia per gli accessi e delle richiesta e
dell’ottenimento delle autorizzazioni commerciali e sanitarie
per la vendita e la somministrazione di generi alimentari.

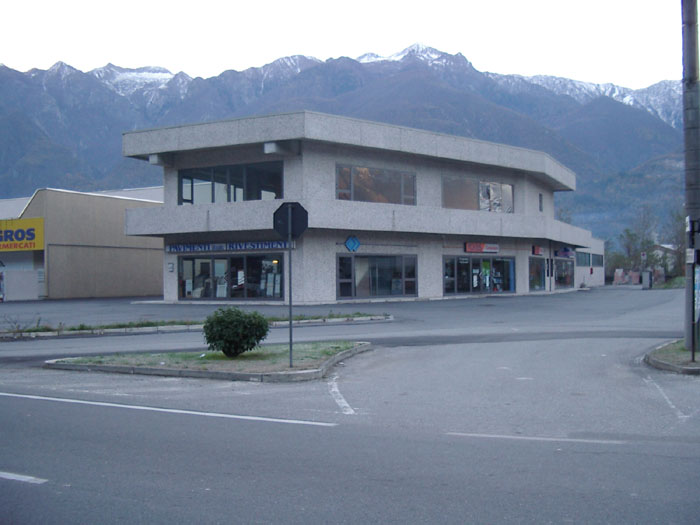

- Progetto di
realizzazione nuovo insediamento a
carattere commerciale ed annessa residenza, in comune di Villadossola
l
progetto riguarda la realizzazione di un nuovo fabbricato ad uso
commerciale, con annessa residenza. Tale fabbricato, realizzato su due
piani, sarà costituito da una struttura in pilastri e travi
prefabbricate, da pannelli di tamponamento rifiniti in ghiaietto di
marmo e da serramenti in alluminio.
Si è realizzata una serie di negozi, uffici e magazzini a
servizio dei negozi al piano terreno, mentre al primo piano si sono
realizzati locali ad uso residenza.
Il progetto prevede anche le opere esterne di completamento e finitura,
comprensive di sottoservizi (fognatura, acquedotto, rete elettrica e
gas, rete antincendio) e degli accessi.
Parametri urbanistici:
- Superficie lotto: 1800 m2
- Rapporto di copertura: 50%
- Superficie coperta da progetto: 709.12 m2
- Volume area residenziale: 332.80 m3

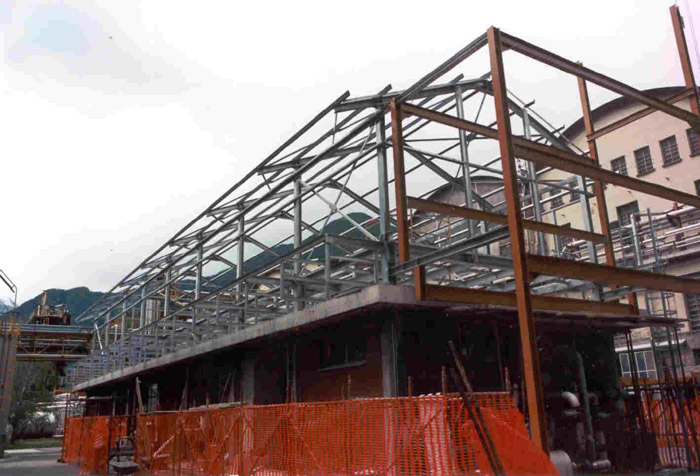

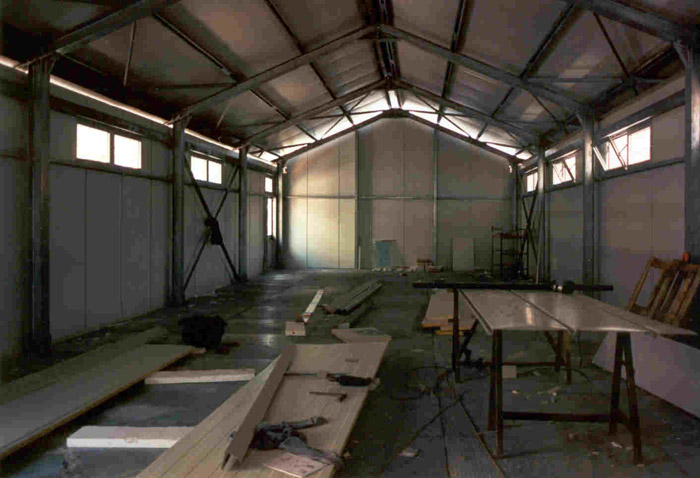

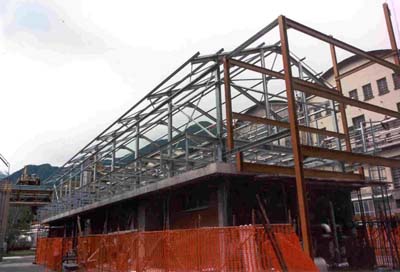

- Progetto di
ampliamento fabbricato ad uso sala
controllo ed uffici, in comune di Villadossola
Il
progetto ha previsto la
sopraelevazione di un piano del fabbricato posizionato in posizione
baricentrica all’insediamento industriale. Al piano terra
esistente si sono apportate modifiche per poter ricavare un locale in
cui installare un trasformatore 6 KV/0.38 KW, ed in futuro un secondo
trasformatore, e il relativo Power Center di gestione e controllo. I
due ambienti in cui sono collocati i trasformatori hanno il pavimento
inclinato verso due pozzetti di raccolta comunicanti tra di loro e
collegati ad una vasca interrata esterna al fabbricato, di
capacità pari a 800 litri.
Sempre al piano terra sono stati modificati gli spazi adibiti ad uffici
e laboratorio.
È stata prevista una scala esterna con balconata, sulla
quale si aprono due ingressi, per collegare il piano esistente con
quello sopraelevato.
La sopraelevazione è stata realizzata con montanti in
profilati metallici ancorati a pilastri esistenti attraverso piastre
imbullonate e tamponati con elementi prefabbricati costituiti da doppi
pannelli in lamiera zincata preverniciata con interposto poliuretano.
Il pavimento del piano sopraelevato è di tipo galleggiante,
in modo tale da contenere lo spazio tecnico necessario agli uffici ed
alla sala controllo, realizzato con pannelli antistatici.
Il primo piano è suddiviso in due grandi spazi. Un locale
ospita la nuova cabina elettrica di distribuzione in cui sono presenti
i quadri elettrici per l’alimentazione motori (Motor Control
Center M.M.C.) ed altre apparecchiature secondarie.
Nell’altro locale sono alloggiati i quadri elettronici dei
computer di controllo (Distribuite Control System D.C.S.).
Per mezzo di un rack sono stati portati in prossimità
dell’edificio i cavi elettrici necessari.
Il tetto è a due falde, con pendenza del 40% e struttura in
profilati zincati a caldo. La copertura è stata realizzata
con doppi pannelli in lamiera zincata preverniciata con interposto
poliuretano, come la tamponatura perimetrale.
Piani esecutivi
convenzionati, piani particolareggiati, piani
insediamenti produttivi
|
